临沂费县县立医院医院SJ-SW3水文监测站

2024-07-16   文章来源:本站   人气:209

一、产品概述

SJ-SW3水文监测站是一款基于微波技术的全自动水文在线监测系统,可同时测量渠道内水位、降雨量。它采用先进的K波段平面雷达技术,通过非接触的方式测量水体的水位和降雨量,根据内置的软件算法,计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量。

2、辅助水处理作业,如城市供水、排污监测等。

3、流量计算、入水排水流量监测等。

三、产品特点

1、非接触式测量,结合断面参数计算流量,不受风、温度、雾霾、泥沙、漂浮物等影响。

2、适用于多种测量条件,不受腐蚀、泡沫影响,可以输出流速、水位、流量的测量数据。

3、流速和水位采用平面阵列雷达天线,自带测量角度功能,设备体积小巧,安装方便。

4、方便的配置软件,可以根据实际需要对参数进行方便的配置,以适应不同的使用条件。

5、不受大气中水蒸汽、温度和压力变化的影响



四、测流站特性

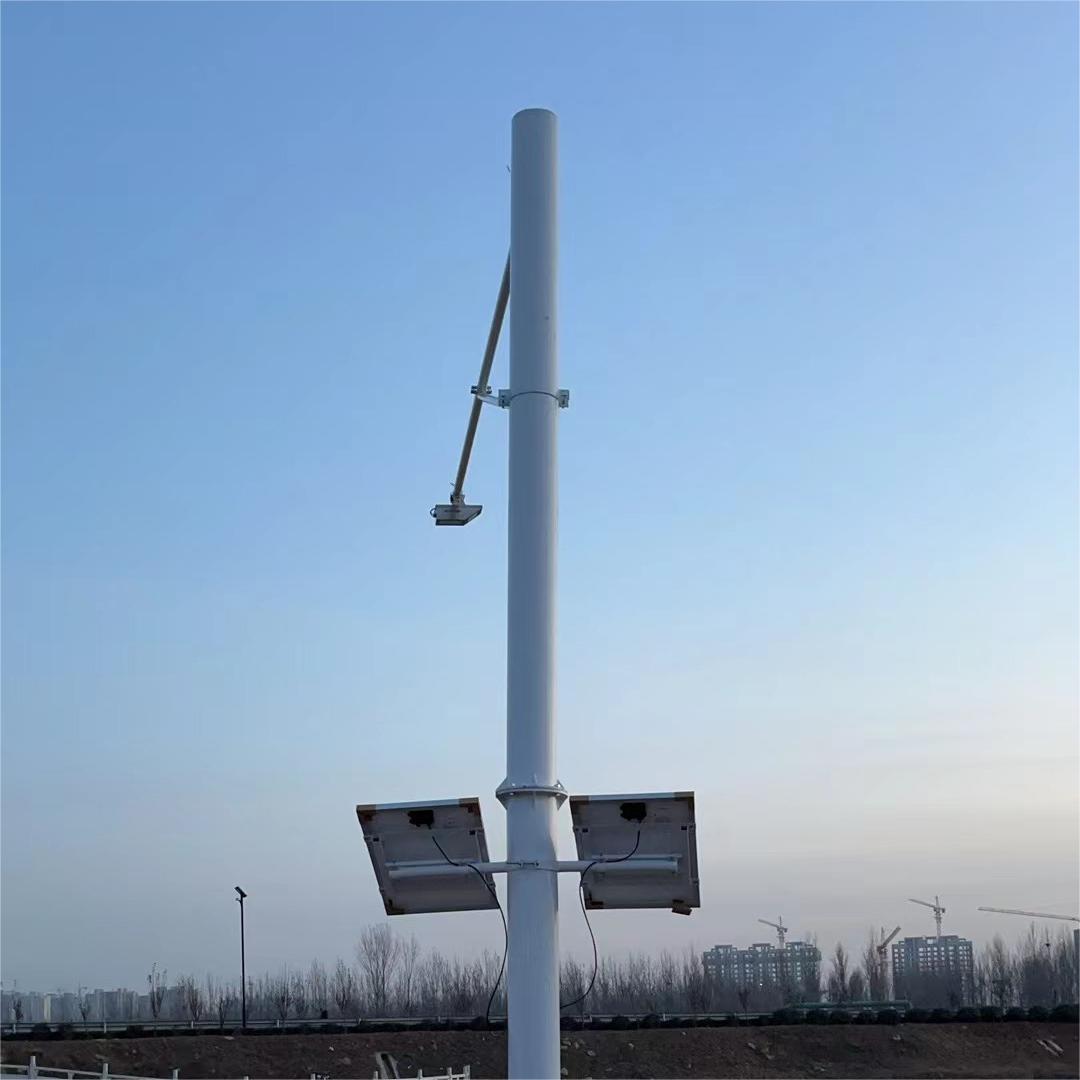

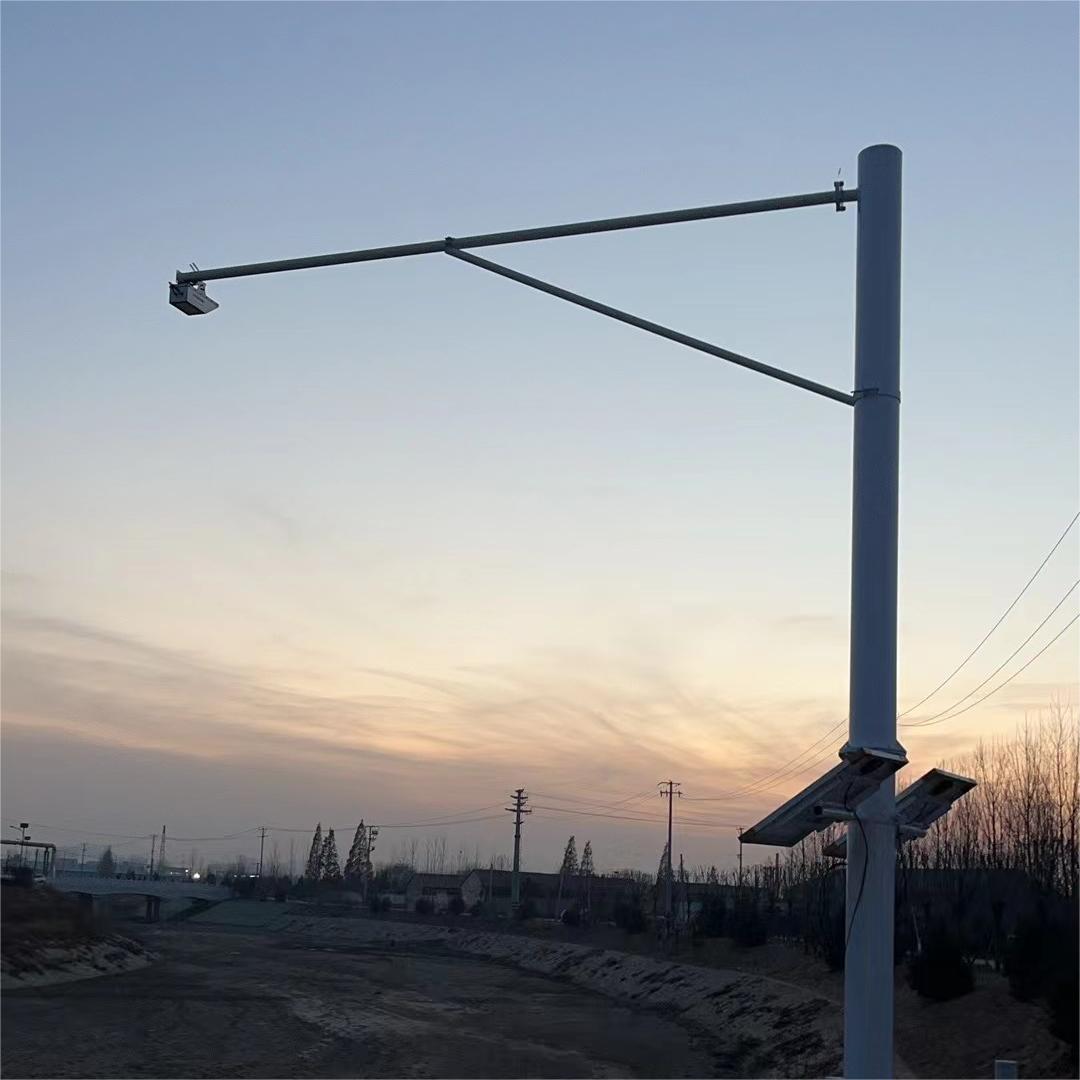

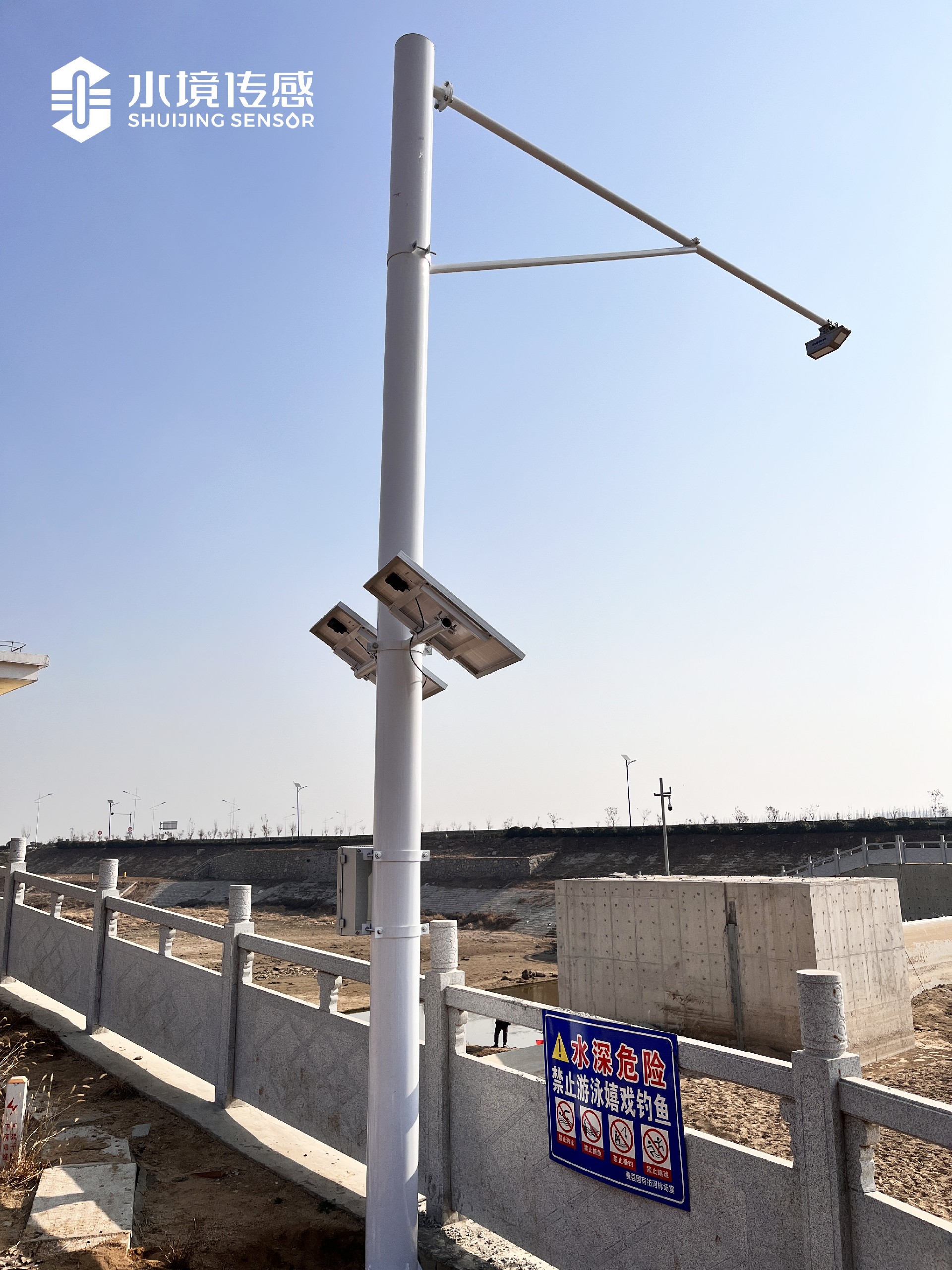

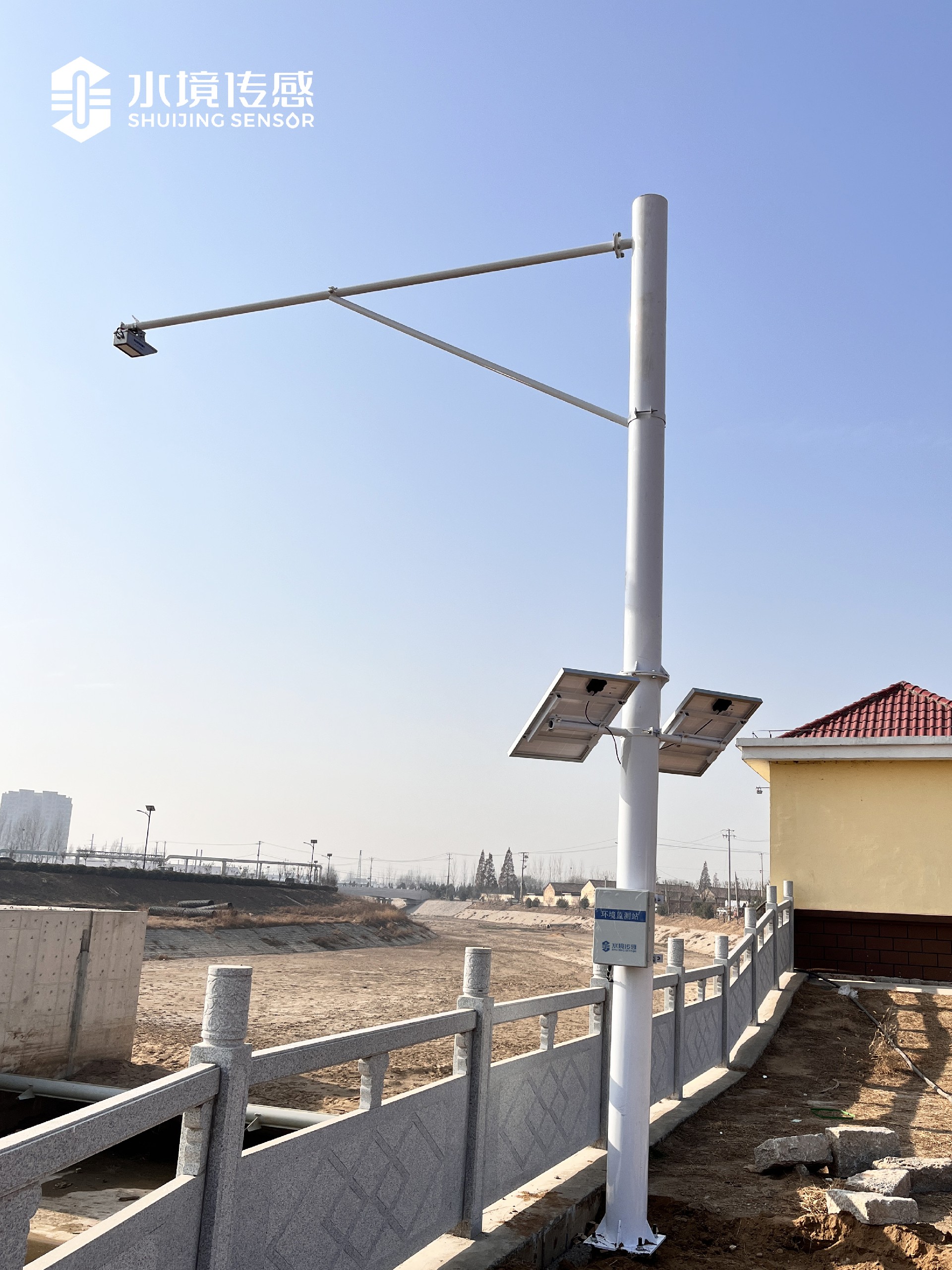

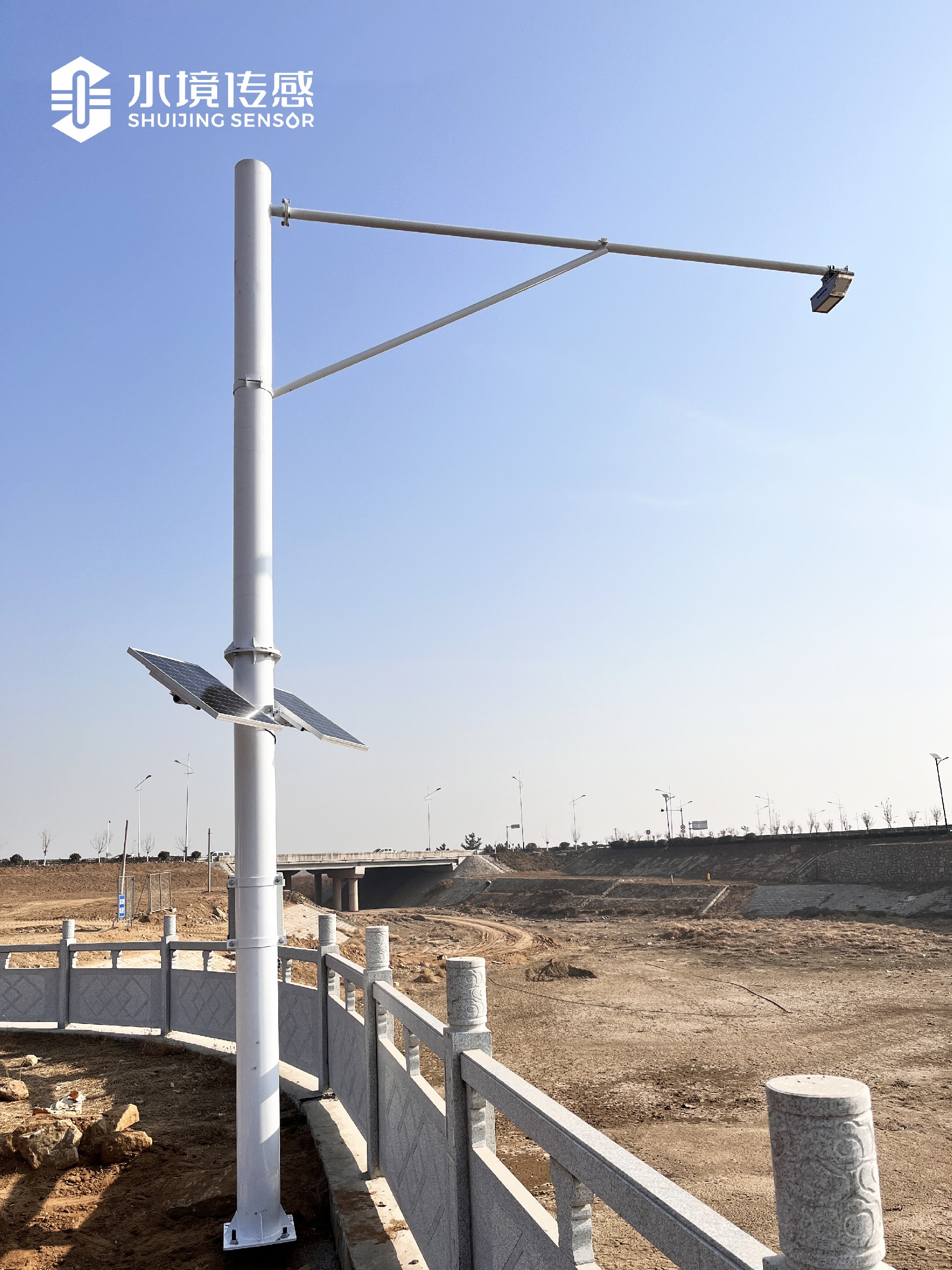

雷达表面测流系统的主要特性是采用非接触式方式测流,其主要有一套雷达水位流速流量三合一传感器组成,通过立杆架设方式悬空于渠道上方,通过对规则断面的水位深度及瞬时表面流速的测量,计算出此一时刻通过该断面的流量。主要特性如下:

(1)优势

采用非接触式,可带水安装,不受渠道水流、积水限制;

无阻水现象;

不易受渠道中的杂物、漂浮物影响;不受水质、泥沙含量的影响;适用于流速较快、流量较大的渠道。

(2)干扰因素

风速的影响:风速容易造成水面的波动,产生误报误测现象;流速较慢:当水面流速较慢时候,测量误差增大;风沙天气:风沙天气对雷达波的信号强度影响较大,致使测量误差较大;强降雨天气:遇到强降雨的天气,雷达波容易受雨强影响,致使测量误差较大。

五、技术参数

水位测量:

测距范围:0.4-40米      测距精度:±1cm      测距分辨率:1mm      间隔时间:1-5000min

流速测量:

范围:0.15~15m/s       测速精度:±2%        速度分辨率:0.01m/s

流量测量:流量=平均流速x过流断面面积x修正系数;平均流速由流速计采集流体表面流速,并经过模型计算得到过流断面面积由水位计测得的水位以及断面信息算出;
