GNSS 位移监测站：守护桥梁安全的 “智能卫士”

GNSS（全球导航卫星系统）位移监测站是一种利用卫星导航技术（如GPS、北斗、GLonass、Galileo等）实现高精度、实时地表位移监测的专业设施，广泛应用于地质灾害预警、大型工程安全监测、冰川运动研究等领域。

【SJ-WY1】【GNSS位移监测站生产厂家，环境监测设备供应商，选山东水境，品质有保障！】

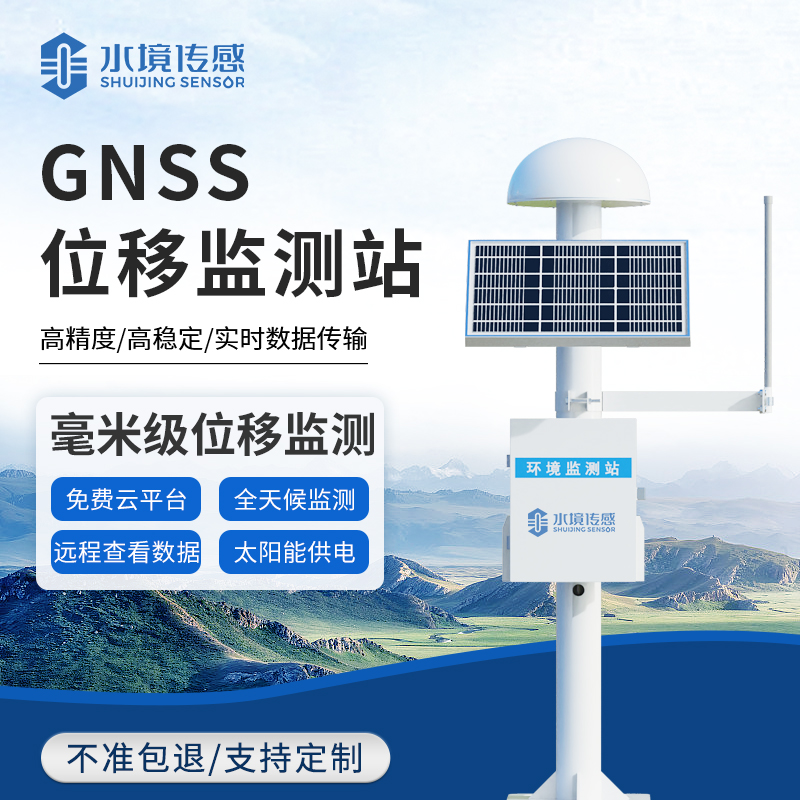

一、产品简介

GNSS位移站是采用差分RTK技术实现的毫米级位移监测产品，可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警等工程领域。该产品具备高精度、高稳定性及实时数据传输能力，能够在各种复杂环境下准确监测目标物的微小位移变化。GNSS位移站操作简单，安装便捷，可远程监控和数据分析，为工程安全提供有力保障。此外，其强大的数据处理能力和兼容性，使得该产品能够轻松融入各类监测系统，实现数据的共享与融合，为工程安全监测提供全面、高效的解决方案。

二、产品参数

传感器参数

1.传感器供电：DC10V-15V

2.传感器功耗：0.25W

3.静态精度（差分模式）：水平±（2.5mm+1ppm），垂直±（5mm+1ppm）

4.天线：扼流圈天线、磁性吸波材料，有效降低多径效应

5.通信协议：Modbus-RTU，支持设备端离线解算位移量、位移的垂直与水平方向

6.支持RTCM3差分数据

7.尺寸：直径360mm高度163mm

8.工作环境：-40°C~+85°C，0%RH~95%RH（无凝露）

监测站参数

9.测站供电：30W太阳能板，20AH电池

10.测站功耗：传感器+LORA：0.6W传感器+LORA+数据上传：0.96W

11.支持独立工作模式下（不依赖云平台）位移报警、位移量输出、位移角度输出

12.支持4G、无线网桥、wifi、以太网等数据通讯传输

13.支持测站TCP、HTTP、UDP直传客户平台

采集器参数

14.支持现场RS485输出ASCII数据格式

15.支持现场添加RS485Modbus-RTU环境传感器

16.支持内置式4GFPC天线

云平台参数

17.支持平台转发支持TCP，HTTP

18.云平台支持3D数据查看，直观查看观测点的位移方向与变化量

三、产品安装

1.无论基准站还是测量站周围都不能有高大建筑物，如果无法避免也应远离至少20米以上。

2.基准站与测量站之间的间距（基线距离）推荐小于500米，最大不超过2KM，并且尽量选择同海拔安装，距离过大会导致精度下降。

3.基准站与测量站之间尽量可视，如无法完全可视也要避免存在高墙、建筑物等遮挡。

4.优先保证卫星天线在20米内是最高点。

5.安装底座应牢固，避免因风导致的精度下降。

6.具体安装事宜也可以联系公司售后视频指导。

四、 应用场景

1. 地质灾害防治：如山体滑坡预警、危岩体监测、泥石流监测等。

2. 工程安全监控：如大坝、桥梁、矿山边坡、尾矿库等结构物的稳定性监测。

3. 交通设施防护：对公路、铁路沿线边坡进行长期监控，防范路基塌陷风险。

4. 水利设施监测：评估大坝结构稳定性，监控水库周边边坡变形情况。
