全光谱水质监测站

一、产品介绍

1.概述

QGP型全光谱水质站是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

2.产品定位

QGP水质自动监测站

水质自动监测站具有自动监测功能，设备基于紫外-可见光谱法与电极法，无需化学试剂、无二次污染，具备多参数、高集成、易部署等特点，可广泛应用于多种水环境监测场景。

一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、氨氮、COD、TP、TN、硝酸盐、高锰酸盐指数等。

该设备可广泛用于河流、城市或村镇自来水厂、 自来水输水管网、 自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。

3.功能与特点GPRS 联网 4G

SL651-2014水文监测数据通信规约

SLT 427—2021水资源监测数据传输规约

HJ212-2017污染源在线自动监控(监测)系统数据传输标准

江苏省水文自动测报系统数据传输规约

DB50 469-2012重庆市水文监测数据通信规程

四川省水文信息采集系统信息技术规约和协议(2018年修订版)

二、系统组成

供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

1.供电单元 电源 AC220V。

2.水泵控制单元

智能型自吸泵最高扬程:25m 开口流量:1.8m3/h 3.分析测试单元

分析测试单元，主要由 pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

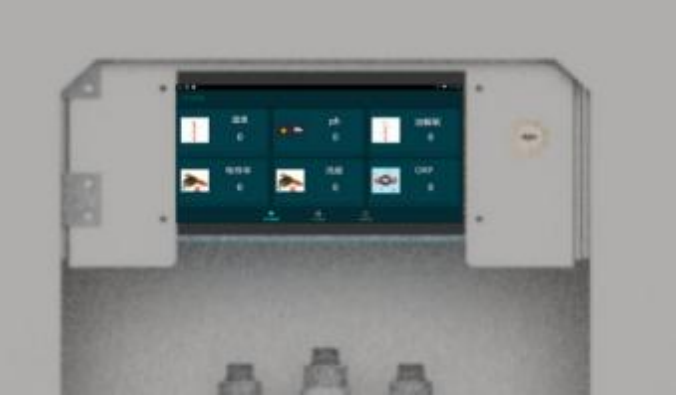

4.显示单元

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

安卓版本：4.4.2 ·CPU：四核 Cortex™-A7 ·RAM/ROM：512M/4G ·屏幕：7 寸电容触屏 ·供电：12V/ 1A ·支持 U 盘扩展，支持内存卡扩展

5.远程通讯

RS485 接 口 MODBUS-RTU 通讯协议出厂设备地址6 十进制支持03 功能码读取数据

6. 设备箱主体单元

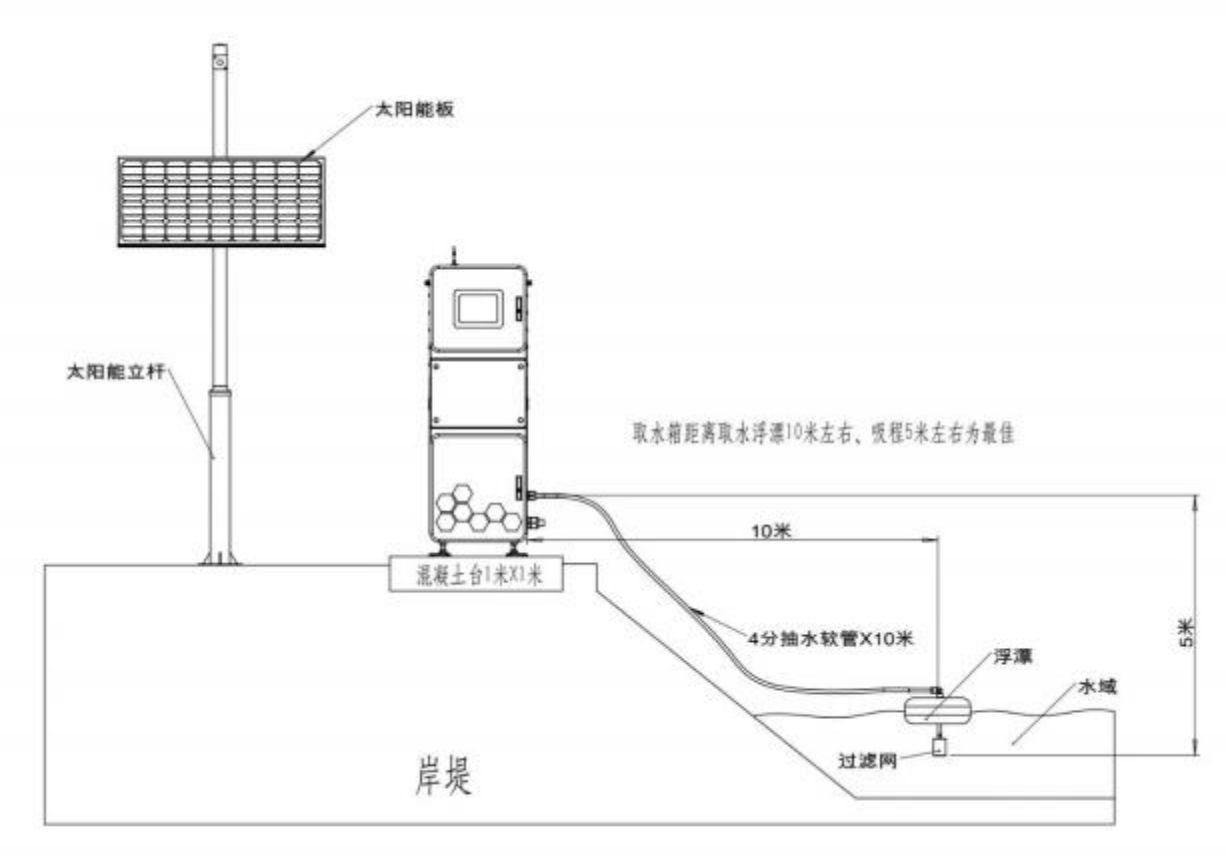

7. 安装示意图

（1）管道地沟开挖，管沟尺寸地面以下30cm 开挖管沟宽度40cm；管路总体来讲分为两段：地面段和埋地段。

（2）若开挖位置遇到沥青、混凝土地面需对路面进行恢复；

（3）地面段：管路通过外层敷设保温棉实现相应的保温和防冻功能；

（4）埋地段：通过将管路敷设于当地冻土层以下，对管路起到防冻作用。

8.数据展示方式

（1）现场配有显示屏

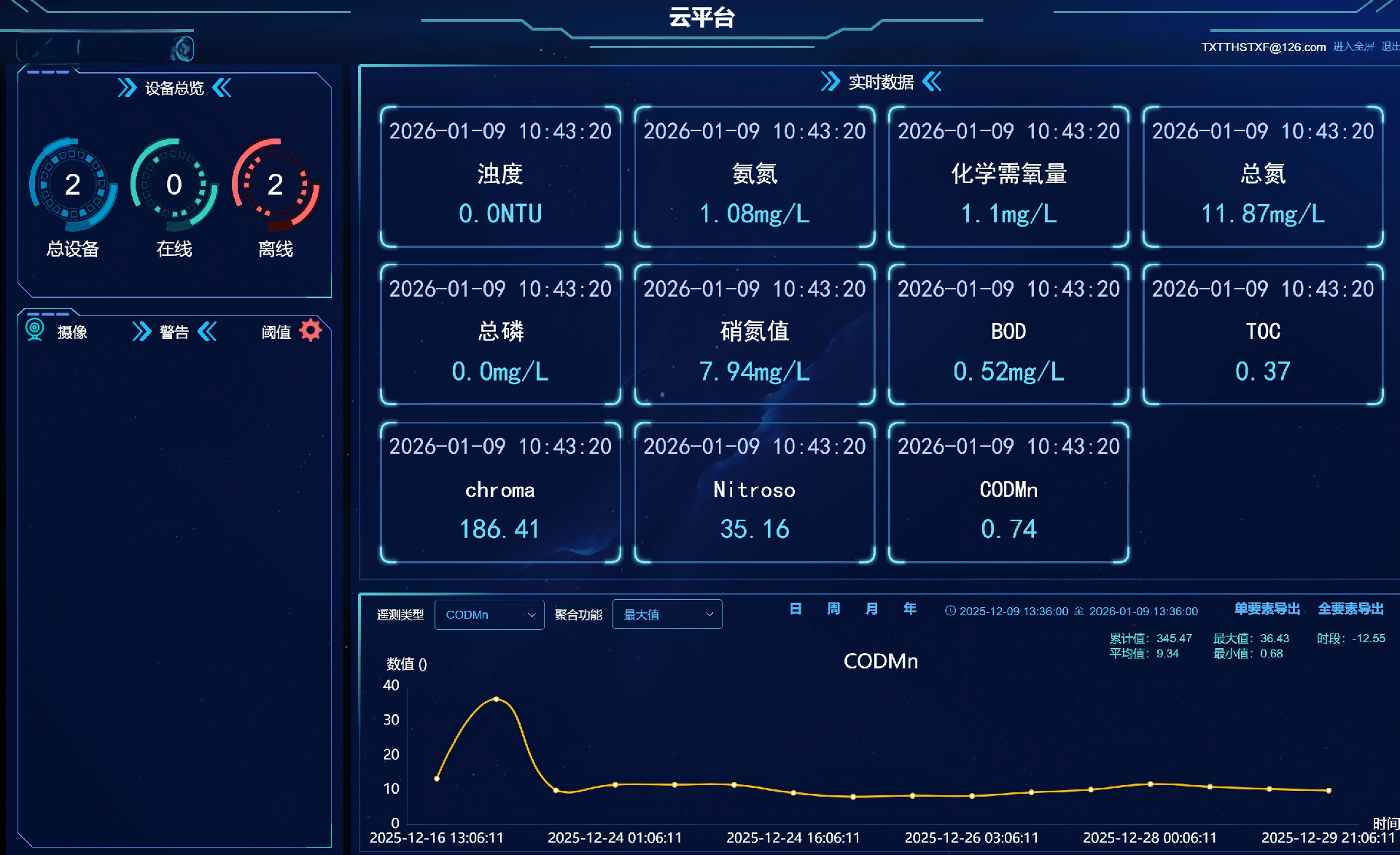

（2）可通过手机或者电脑登录 云平台 进行实时的数据查询、下载
