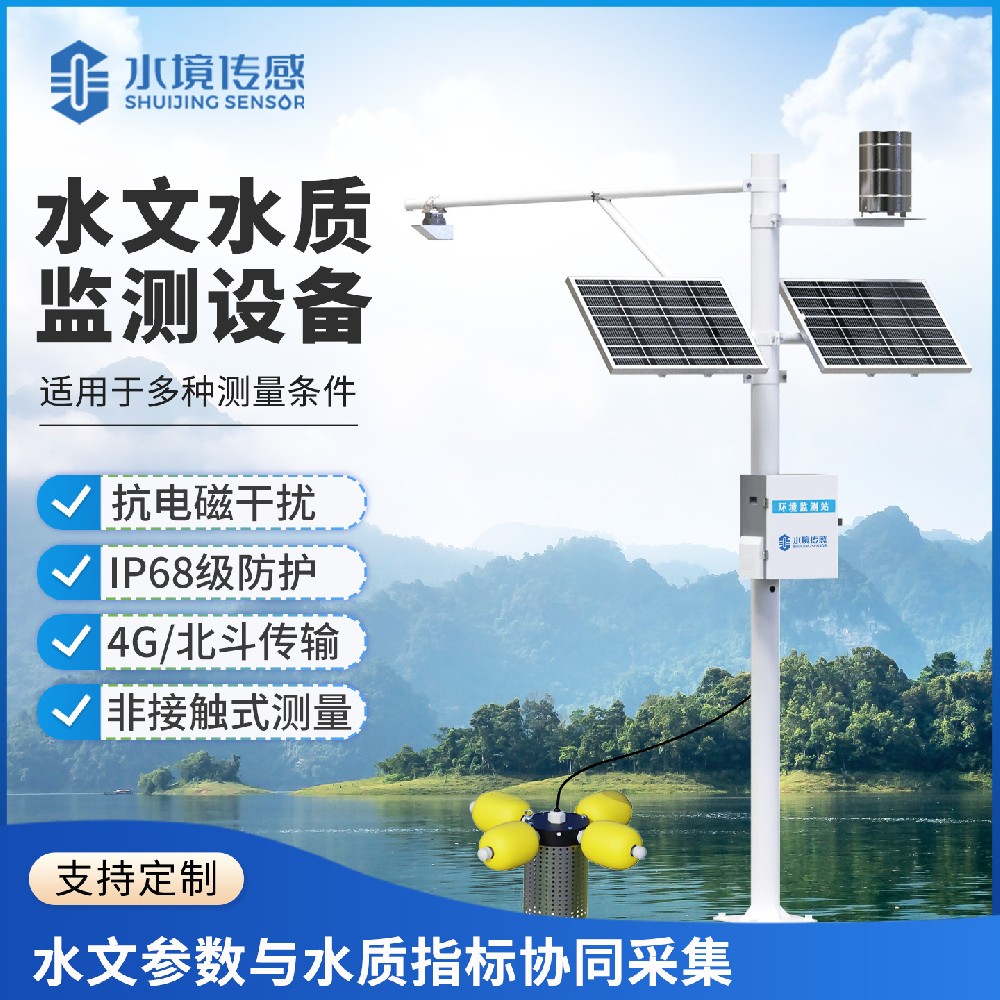

水文水质监测站

一、设备介绍

水文水质监测设备是实现水文参数(流量、流速、水位等)与水质指标（水温、PH、溶解氧、电导率、浊度等）协同采集的专业装备，需适配水体动态环境，为水文水质监测站提供数据支撑，该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、应用领域

1、生态保护区、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道；

2、辅助水处理作业，如城市供水、排污监测等；

3、流量计算、入水排水流量监测等。

三、产品特点

1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

2、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

3、流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

4、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

5、不受大气中水蒸汽、温度和压力变化的影响

6、可在复杂气象条件下稳定工作，确保数据采集的连续性与精确性。设备具备良好的抗电磁干扰能力，适用于工业环境下的长期监测。支持多种通信接口，便于接入现有监控系统或远程管理平台。同时，具备自动校准和故障诊断功能，降低维护成本，提升运维效率。

7、适用于偏远地区，支持RS232/485、GPRS、蓝牙、4G及北斗等多种通信方式

8、支持SL651-2014水文监测数据通信规约

9、SLT 427—2021水资源监测数据传输规约

10、HJ212-2017污染源在线自动监控(监测)系统数据传输标准

11、江苏省水文自动测报系统数据传输规约

12、DB50 469-2012重庆市水文监测数据通信规程

13、四川省水文信息采集系统信息技术规约和协议(2018年修订版)等规约

四、概要指标

供电电压：100mA（工作），＜1mA(休眠)；

工作电压：12V供电

运行温度：-35℃~60℃；

存储温度：-40℃~60℃；

野外防护等级：IP68

信号输出：RS485/MODBUS协议；

五、技术参数

六、安装注意事项
1、安装环境
测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象
测验渠段宜顺直、稳定、水流集中
测验渠段需硬化处理，测量断面宜规整
测验渠段应保持顺畅，防止漂浮物堆积
2、安装高度
建议安装高度3-4米
3、流速计安装方向
流速计波束建议朝来水方向
附件：水文监测站施工手册
八、布点原则：
1.监测点附近1000米内土地使用状况相对稳定；
2.监测点周围水平面应保证270°以上的捕集空间，如果监测点靠近建筑物，监测点周围水平面应有180°以上的自由空间；
3.监测点周围环境状况相对稳定，所在地址条件需长期稳定和足够坚实，安全和防火措施有保障；
4.监测点附近无强大的电磁干扰，无强烈震荡源，周围尽量有稳定避雷设备；
5.应考虑监测点位置有通畅、便利的出入通道及条件，便于维护；
6.监测点传感器高度应在离地面2-5米范围内；
7.监测点周围50米范围内无明显固定污染源；
8.气象站安装在非配套定制监控杆上，要考虑基础杆的承重能力；
9.监测点位应尽量选择光照充足的地方（白天光照时间尽量保持在6H以上）或监测点位周边有稳定可靠的AC220V电力供应。
九、点位确认
布点选择完成后，将点位在监测区域平面图上标记出。将带有监测点方位标记的平面图交于甲方确认签字。
十、施工
1.监控杆地笼预埋
1)根据现场实际地质条件，监控杆基础预埋坑采用人工配合挖掘机施工。预埋坑尺寸100cm（长）*100cm（宽）*100cm（深）。若出现超挖，不得使用弃土就地回填，应采用碎石或砂回填到设计值。预埋坑边应对准正南正北方向；
2)预埋件丝扣朝上垂直地面立于坑内，向坑内填充混凝土（水泥：沙子=1:3）至稍高于地平面；
3)根据季节和当地气候环境，晾晒3天左右时间至水泥基础完全凝固后完成预埋。
2.设备安装及监控杆起立
1)用配套螺栓将设备固定在设备支架上，注意平弹垫的安装；
2)用配套螺栓将设备支架固定在监控杆约3米处；
3)用配套螺栓将太阳能板安装在太阳能板支架上；
4)用配套紧定将雷达水位传感器安装在法兰上，并将法兰固定在支架处。
