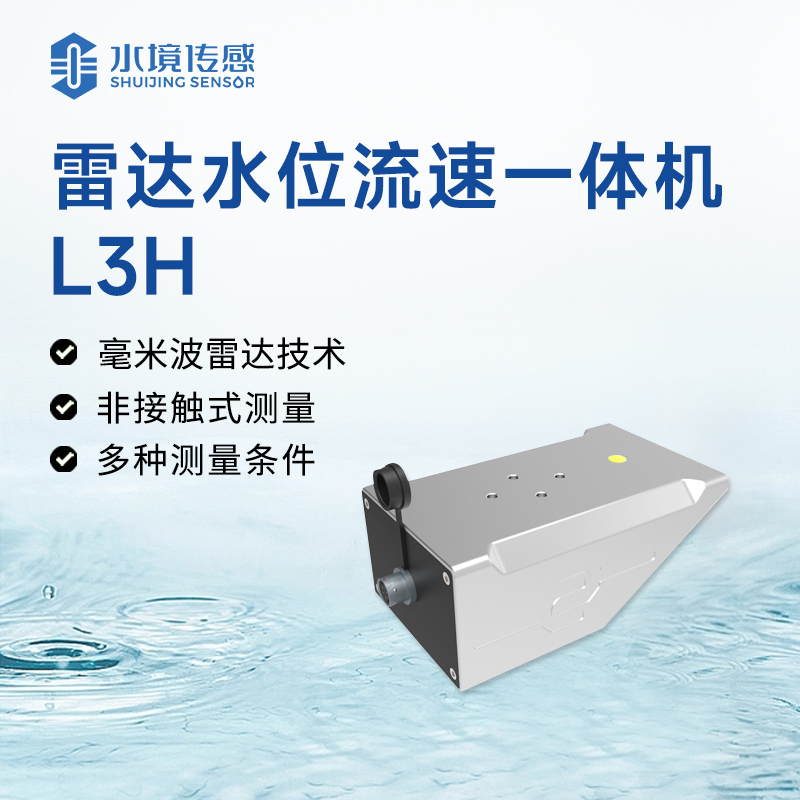

一、产品介绍
该产品基于毫米波雷达技术，集成了液位测量、流速测量一体。可用于明渠、河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量。
该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响其中。
二、产品组成
由雷达流速传感器、雷达水位/液位传感器、流量积算模块、安装支架组成，可以通过RS485串口通信的方式传输测量结果
三、产品特点
1.非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、水面漂浮物、等影响；
2.适用于多种测量条件，可以输出流速、水位、流量的测量数据；
3.功耗低、体积小巧、可靠性高、维护方便；
四、产品参数
| 供电 |
| 最小 | 典型 | 最大 | 单位 | 测试条件 |
| 工作电压 | 9 | 12 | 24 | V |
|
| 工作电流 | 100 | 140 | 160 | mA | 12V |
| 工作温度 | -45 |
| 85 | ℃ |
|
| 波特率 |
| 115200 |
| bps | 可调 |
| 通讯传输方式 | RS485 |
|
| 流速雷达传感器 |
| 测量范围 | 0. 1-20 | m/s |
|
| 测量精度 | ±0.01 | m/s |
|
| 分辨率 | 0.01 | m/s |
|
| 天线角度 | 12 | deg |
|
| 发射频率 | 24 | GHz |
|
| 流速方向识别 | 双向自动识别 |
| 可配置过滤 |
| 水位雷达传感器 |
| 测量范围 | 0.1-40 | m |
|
| 测量精度 | ±5 | mm |
|
| 分辨率 | 1 | mm |
|
| 天线角度 | 14 | deg |
|
| 发射频率 | 80 | GHz |
|
| 外形尺寸（不含支架） |
| 长x宽x高 | 159.5 x 95 x 66 | mm |
|
五、应用领域
1.江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等流速、水位或流量测量
2.辅助水处理作业，如城市供水、排污监测等
3.流量计算、入水排水流量监测等
六、流量计配置
通过雷达流速探头可以获取平均流速；通过雷达水位探头可以获取水深。在灌区明渠中，常见的灌区明渠断面型式有矩形、梯形、圆形；常用的坡地为干、支渠纵坡；两种常用的糙率为混凝土渠壁和浆砌石渠壁。对于这些常见的明渠，其底坡、糙率分别是确定的，在断面的流速分布中，流速具有很强的对称性，而且灌区断面上、下游顺直段较长，且断面左右对称，流速分布具有对称性好的特点根据断面形式、底（纵）坡和糙率对流速场分布进行修正；目前，常用的湍流数学模型主要是RNG(重整化群)к‐ε模型计算精度高，数值稳定性好，计算量适中。根据设置的矩形、梯形、圆形断面参数值结合测量的流速通过流速积分法得到流量。
