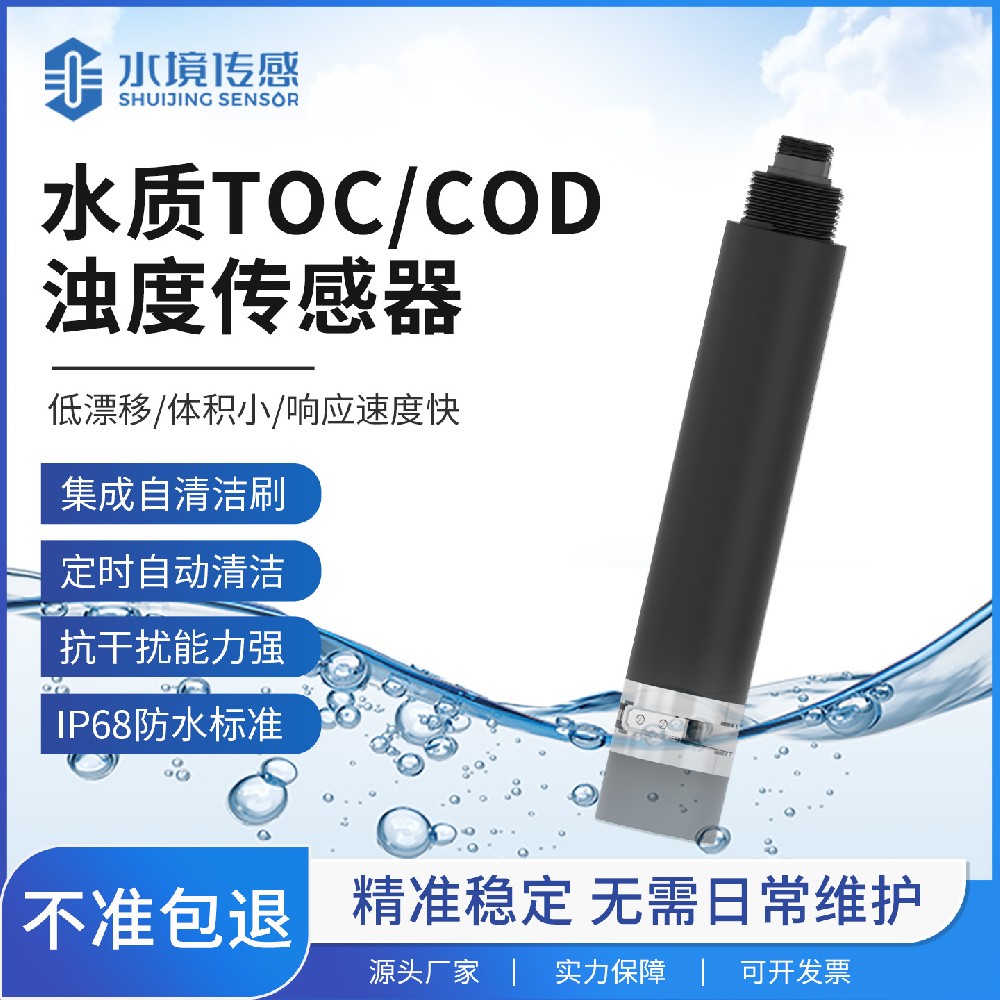

水质TOC COD 浊度一体式传感器

一．工作原理
传感器采用两路光源进行测量，一路COD测量，一路浊度测量，因为溶解于水中的有机物对紫外光具有吸收作用，所以通过光源的透射率可以测量出COD数值，toc数值，一路浊度测量，自动进行浊度补偿，同时采集温度，进行温度补偿。
二．技术参数

三．尺寸/安装

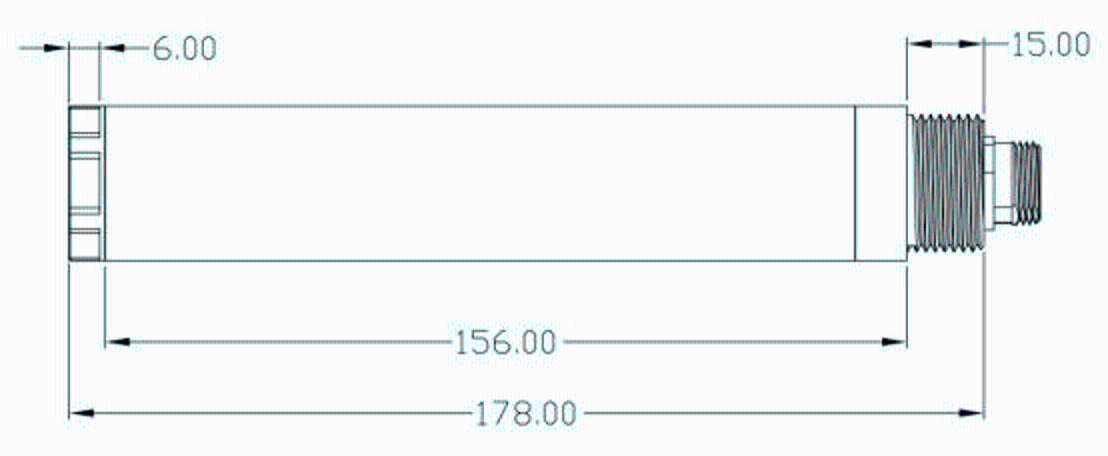

1.尺寸图

2.接线图
线缆为5芯屏蔽线：
红色线—电源线黑色线—地线绿色线—485A白色线—485B

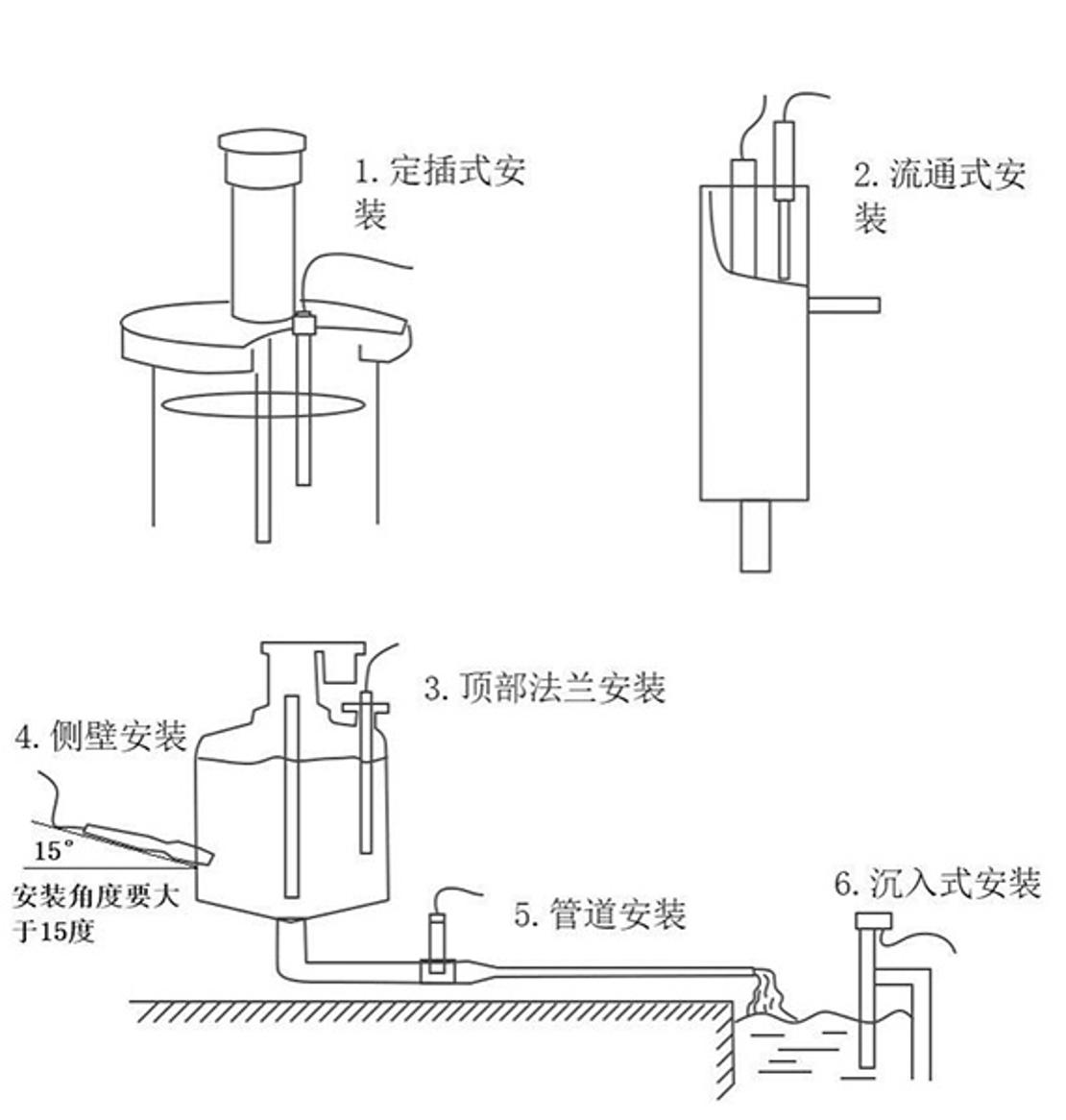

3.安装

注意：传感器安装时不能倒置，至少倾斜15度角以上安装。
四．维护和保养
传感器维护:
如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。
注意：
避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。
五．用户校准
传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。
5.1零点校准
将传感器侵入容器中，溶液使用蒸馏水或者纯净水，待30秒钟数值稳定后，按照通信指令进行浊度零点校准和COD零点校准。
5.2斜率校准
将传感器侵入溶液容器中，溶液已知浊度值，待30秒钟数值稳定后，按照通信指令进行浊度斜率校准。
将传感器侵入溶液容器中，溶液已知COD值，待30秒钟数值稳定后，按照通信指令进行COD斜率校准。
