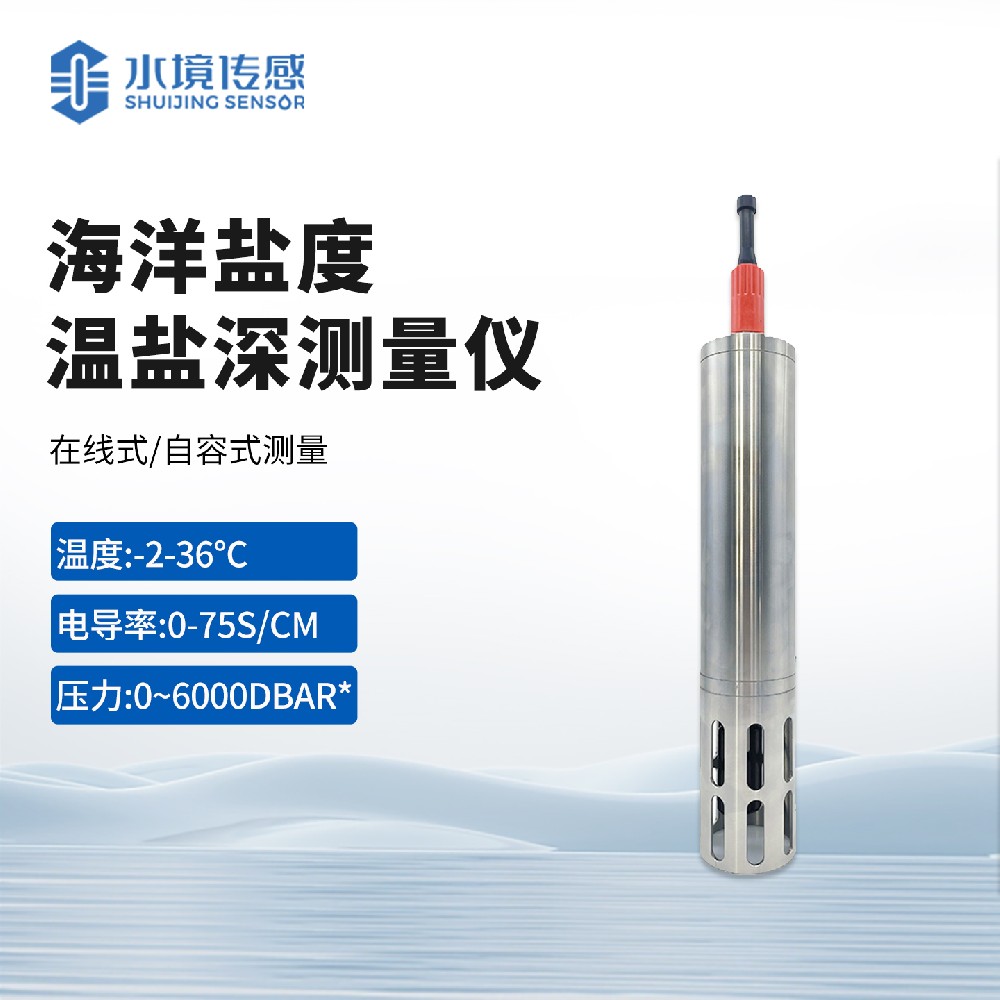

海水盐度温盐深测量仪

一、仪器介绍

SJ-H-WYS系列电极式温盐深仪是一款在线式/自容式测量电导率、温度、深度传感器，传感器实现了全国产化。

SJ-H-WYS系列电极式温盐深仪电导率探头核心单元采用七电极石英基金刚石复合材料；温度探头采用金刚石基导热填料；压力传感器实现了硬件温度补偿和软件温度补偿。

二、仪器技术参数

硬件参数

材料 ：PTC4外壳

防水等级：IP68

尺寸 ：直径55mm，长：400mm（LMSWYS1000尺寸）

重量 ：约3.50kg（空气中），约1.5kg（海水中）

耐压深度：600m/1000m/6000m

通信协议

模式：RS232；

波特率：默认115200bps（可选38400、19200、9600）

通信参数：8位数据，1起始位，1停止位，NONE

数据编码：ASCII

输出参数：温度、电导率、压力、深度、盐度

供电和存储

传感器供电电压：7.5V~18V

传感器平均功耗：工作时约18mA，低功耗时约30uA。

传感器存储容量：约50万条数据

三、零部件介绍

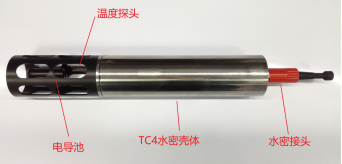

电极式温盐深仪主要有温度探头、电导池、压力传感器、电路板、钛合金外壳、水密接头等部分组成。

图1 传感器零部件

四、使用与安装

SJ-H-WYS系列电极式温盐深仪需要外部供电，通过串口与采集器或者PC相连，可通过厂家自带的软件或者串口助手，设置仪器参数或读取电极式温盐深传感器的实时数据和历史数据。如果电脑没有串口，可配套USB转串口线。
