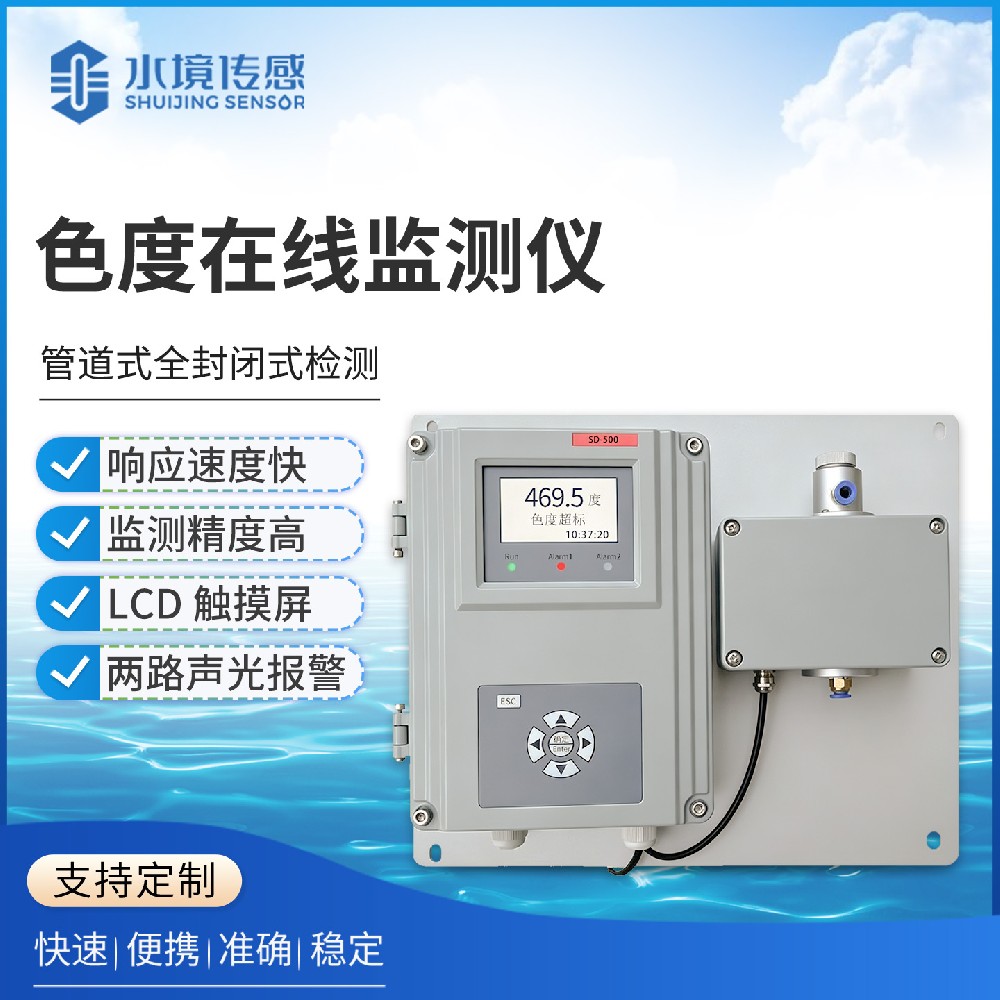

色度在线监测仪

SJ-ZS24在线色度仪，管道式全封闭式检测避免外界光干扰，测量可靠准确，可广泛应用在排污企业色度监测；市政管网监 测；工业过程色度监测，印染厂出水监测，化工出水等。

本模块通过恒定入射光照射液体表面，接收的芯片动态测量水体色度

技术参数：

量         程：SD-500    0.1-500.0PCU

分   辨   率：0.1 与 1PCU

精   确   度：正负 3%（低量程精度高）

响 应 时 间：快速响应

存 储 时 间：>3 年（选配）

记 录 间 隔:0-30 分钟可设置,默认 10 分钟（选配）

显 示 方 式：LCD 和触摸屏

清           洗:手动清洗（清洗方式和注意事项目，请参照后章节）

样 品 流 速：0mL～3000mL/min，确保流速无气泡产生为准

工 作 温 度：0～55℃

模 拟 输 出：4～20mA 输出（四线有源信号）

继   电   器： 4 只 SPDT，230VAC，5A；

报警:两路声光报警,液晶屏提示,,可设定警报点和报警时间

电源：AC,100～230V,50/60Hz；24VDC ；功率 50W

进水管道：1/4" NPT 内螺纹，（已提供外接）

排水管道：1/4" NPT 内螺纹，（已提供外接）

数字通讯：MODBUS/RS485,通讯速度和站地址可设置

标准方法：国家标准

尺 寸： 色度仪：40×33×10cm

重量:3Kg

结构特征

在线色度仪外形结构及安装说明，如下图所示。

日常维护

仪表出厂前一般已作标定，用户可直接投入使用。

维护：以下操作必须在停电情况下进行。

1、初次使用仪器检查接线是否正确。

2、使用久时发现测量误差偏大或测量值一直上升且不会回归最初值，关掉进水阀，拧开清洗口，进行手动清洗。

3、仪器使用一段时间后，如果外界空气污染严重，打开测量盒，可以用镊子夹着酒精棉球清洗发射光和接收光的光电部件。

4、请勿拆卸仪器，以免影响或损坏仪器性能，保持仪器干燥整洁。

手动清洗方法：

第一步：停电，关闭进水口阀门。

第二步：打开上端清洗密封盖，毛刷或专用海绵刷小心清洁测量玻璃管内壁（注意清洗时勿使水从清洗口溢流出，导致水渗到测量池的电路板中）。

第三步：反复重复第二步，直至去除玻璃管内壁粘附的有色物。

第四步：盖上测量盒清洗密封盖，通电。
